遮断器
ELCB、MCCB、ナイフスイッチと利用方法により選択可能
電流値50A～600Aまで対応
入出力は端子やカムロックに対応

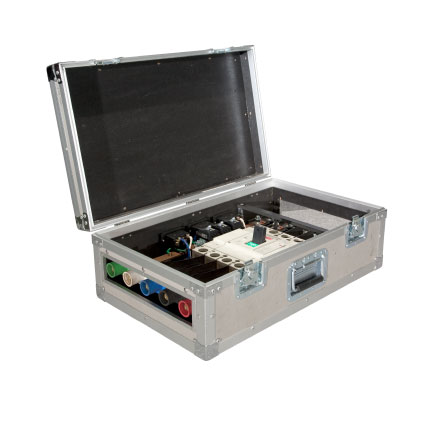

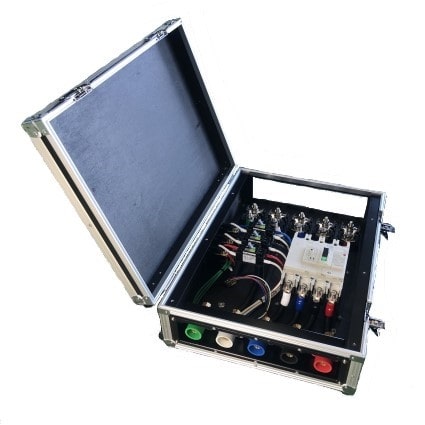

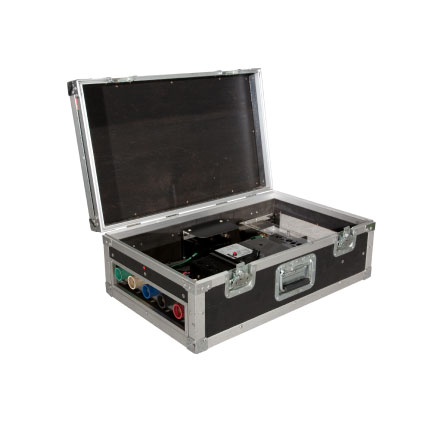

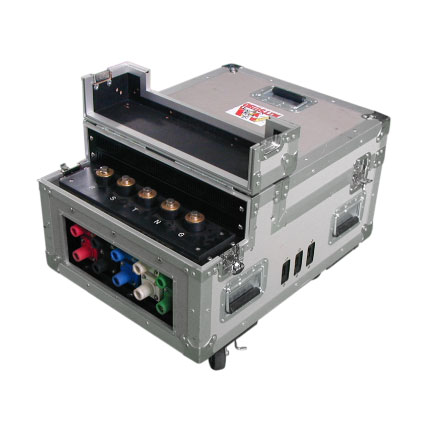

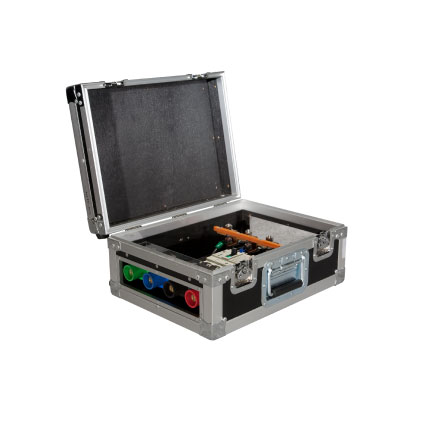

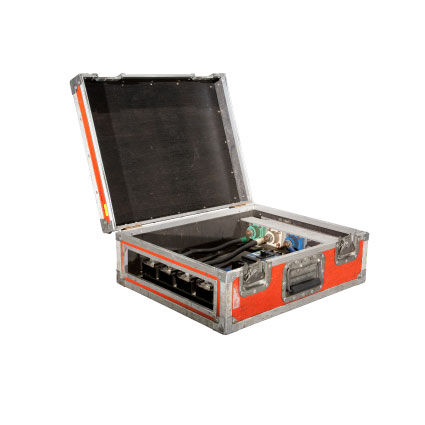

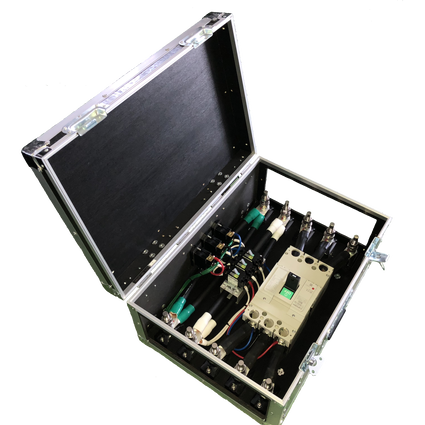

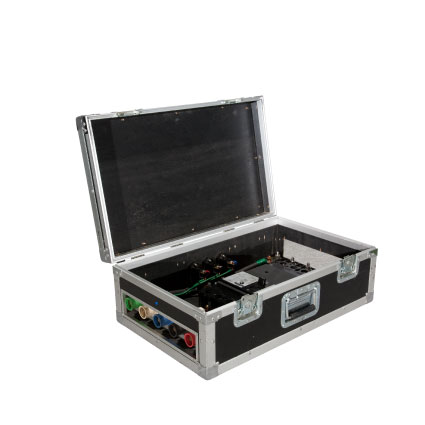

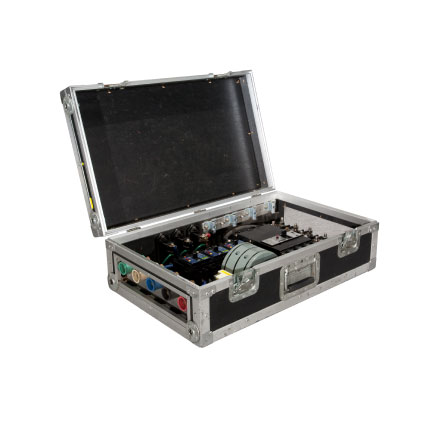

汎用性や耐久性重視のアルミ枠合板BOX
耐久性に優れ、設置や移動などが容易。
アルミ枠合板ボックスタイプで汎用性や耐久性に優れており、設置、撤去、移動の際には容易におこなえます。
使いやすさを追求しました。
入出力部には端子やカムロックを用い、スイッチ部にはELCB、MCCBの遮断器やナイフスイッチなどを利用方法により選択可能です。
また、サービス用に平行やC-30Aコンセント等を取り付けたタイプもご用意できます。
遮断器 ラインアップ
| 品名 | 寸法（L×W×H） | 重量 | 特徴 | 国立事業所 | 札幌営業所 | 広島営業所 |
|---|
| 600A |  |
ELCB | 800×500×300㎜ | 53㎏ | 3φ4w 出力10㎜端子 キャスター有り |
 |
 |
|
 |
MCCB | 600×490×280㎜ | 23.5kg | 3φ4w+G C-30A×3付 両側14㎜端子 キャスター有り |
|
|
|
| 400A |  |
ELCB | 600×500×250㎜ | 41㎏ |
3φ4w 出力12㎜端子 |
|
|
|
| MCCB | 600×430×250㎜ | 22.5㎏ |
3φ4w+G C-30A×3付 出力12㎜端子 |
|
|
|
| 300A |  |
ELCB | 700×430×260㎜ | 32㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
| MCCB | 600×430×220㎜ | 20㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
||
| KNIFE SWITCH | 550×420×240㎜ | 21㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
||
 |

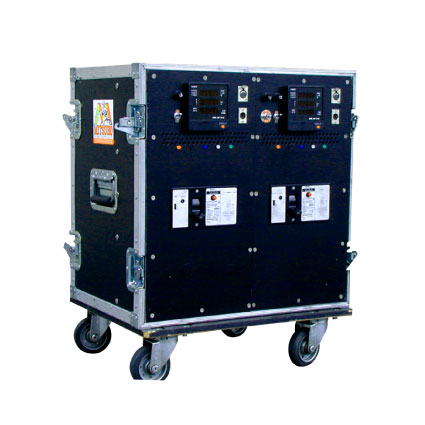

180DB | 600×560×740㎜ | 90㎏ | 3φ4w+G C-30A付 マルチメーター付 300A ELCB 3台搭載 |
|
|
|
| 200A |  |
ELCB | 700×430×260㎜ | 29㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
| MCCB | 520×380×260㎜ | 20㎏ | 3φ4w+G 出力10㎜端子 電圧計､過電圧センサー付 |
|
|
|
||
| 610×420×270㎜ | 21㎏ | 3φ4w+G C-30A付 出力10㎜端子 漏電警報機付 |
|
|
|
|||
| 550×430×220㎜ | 15㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
| 150A |  |
ELCB | 500×400×140㎜ | 16㎏ | 3φ3w+G 両側10㎜端子 |
|
|
|
| 700×430×260㎜ | 30㎏ | 3φ3w+G C-30A付 両側10㎜端子 |
|
|
|
|||
| 550×430×200㎜ | 20㎏ | 3φ3w+G C-30A付 出力10㎜端子 |
|
|
|
|||
| 550×430×185㎜ | 16㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
|||
| MCCB | 550×430×220㎜ | 15㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
| 100A |  |
ELCB | 700×430×230㎜ | 27㎏ | 3φ4w+G C-60A付 出力10㎜端子 |
|
|
|
| 700×430×230㎜ | 21㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
|||
| 520×420×200㎜ | 16㎏ | 3φ4w+G C-30A付 出力10㎜端子 |
|
|
|
|||
 |
MCCB | 520×420×200㎜ | 13㎏ | 3φ4w+G 出力10㎜端子 |
|
|
|
|
| 370×290×220㎜ | 8㎏ | 3φ4w 両側10㎜端子 |
|
|
|
| 75A |  |
ELCB | 500×350×210㎜ | 14㎏ | 3φ3w+G （C-30A付も一部有り） 出力10㎜端子 |
|
|
|
| 460×360×200㎜ | 14㎏ | 3φ4w+G 出力10㎜端子 |
|
|
|
|||
| 440×360×185㎜ | 12㎏ | 3φ3w+G C-30A付 出力10㎜端子 |
|
|
|
|||
| MCCB | 520×420×200㎜ | 13㎏ | 3φ4w+G 出力10㎜端子 |
|
|
|
| 60A |  |
ELCB | 360×240×150㎜ | 4㎏ | 3φ3w+G 出力10㎜端子 |
|
|
|
| 50A | MCCB | 360×240×150㎜ | 4㎏ | 3φ4w 出力10㎜端子 |
|
|
|
※事業所・営業所にご希望の製品がラインアップされていない場合は、お問い合わせください。
φ＝相数 W＝配線数
