遮断器

ELCB、MCCB、ナイフスイッチと利用方法により選択可能

電流値50A~600Aまで対応

入出力は端子やカムロックに対応

汎用性や耐久性重視のアルミ枠合板BOX

耐久性に優れ、設置や移動などが容易。

アルミ枠合板ボックスタイプで汎用性や耐久性に優れており、設置、撤去、移動の際には容易におこなえます。

使いやすさを追求しました。

入出力部には端子やカムロックを用い、スイッチ部にはELCB、MCCBの遮断器やナイフスイッチなどを利用方法により選択可能です。

また、サービス用に平行やC-30Aコンセント等を取り付けたタイプもご用意できます。

遮断器 ラインアップ

    品名 寸法(L×W×H) 重量 特徴 国立事業所 札幌営業所 広島営業所

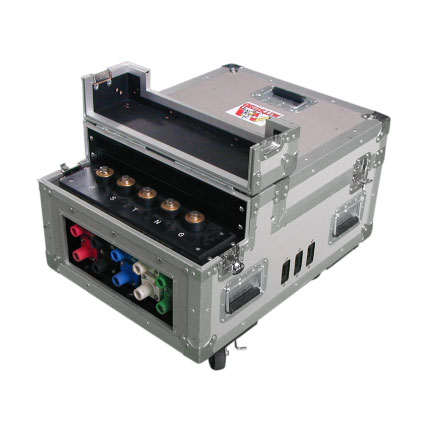

600A クリックで大きな画像をご覧頂けます。 ELCB 800×500×300㎜ 53㎏ 3φ4w 出力10㎜端子 キャスター有り 扱いあり 扱いなし 扱いなし

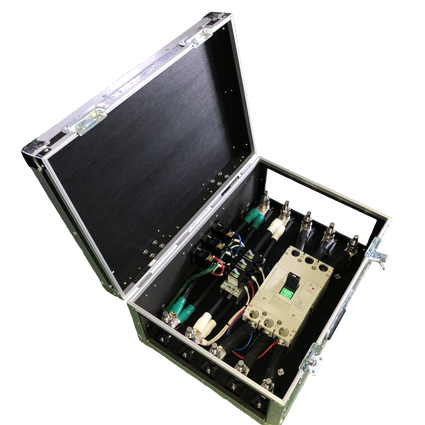

クリックで大きな画像をご覧頂けます。 MCCB 600×490×280㎜ 23.5kg 3φ4w+G 両側14㎜端子 C-30A×3付 キャスター有り 扱いあり 扱いなし 扱いなし
400A クリックで大きな画像をご覧頂けます。 ELCB 600×500×250㎜ 41㎏
3φ4w 出力12㎜端子 扱いあり 扱いあり 扱いあり

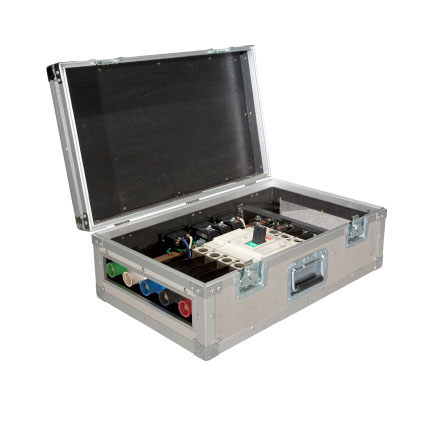

MCCB 600×430×250㎜ 22.5㎏
3φ4w+G 出力12㎜端子 C-30A×3付 扱いあり 扱いなし 扱いなし
300A クリックで大きな画像をご覧頂けます。 ELCB 700×430×260㎜ 32㎏ 3φ4w+G 出力10㎜端子 C-30A付 扱いあり 扱いあり 扱いあり

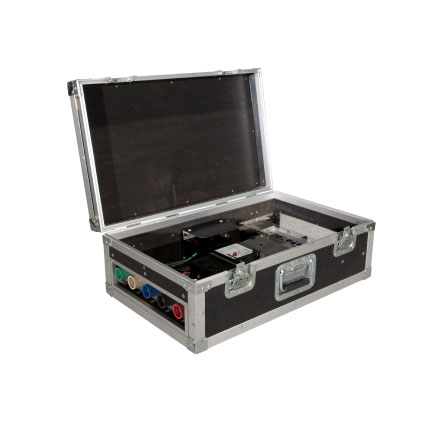

MCCB 600×430×220㎜ 20㎏ 3φ4w+G 出力10㎜端子 C-30A付 扱いあり 扱いなし 扱いなし
KNIFE SWITCH 550×420×240㎜ 21㎏ 3φ4w+G C-30A付 75KVA 扱いあり 扱いあり 扱いあり
クリックで大きな画像をご覧頂けます。 180DB 600×560×740㎜ 90㎏ 3φ4w+G マルチメーター付 C-30A付
300A ELCB 3台搭載
扱いあり 扱いなし 扱いなし

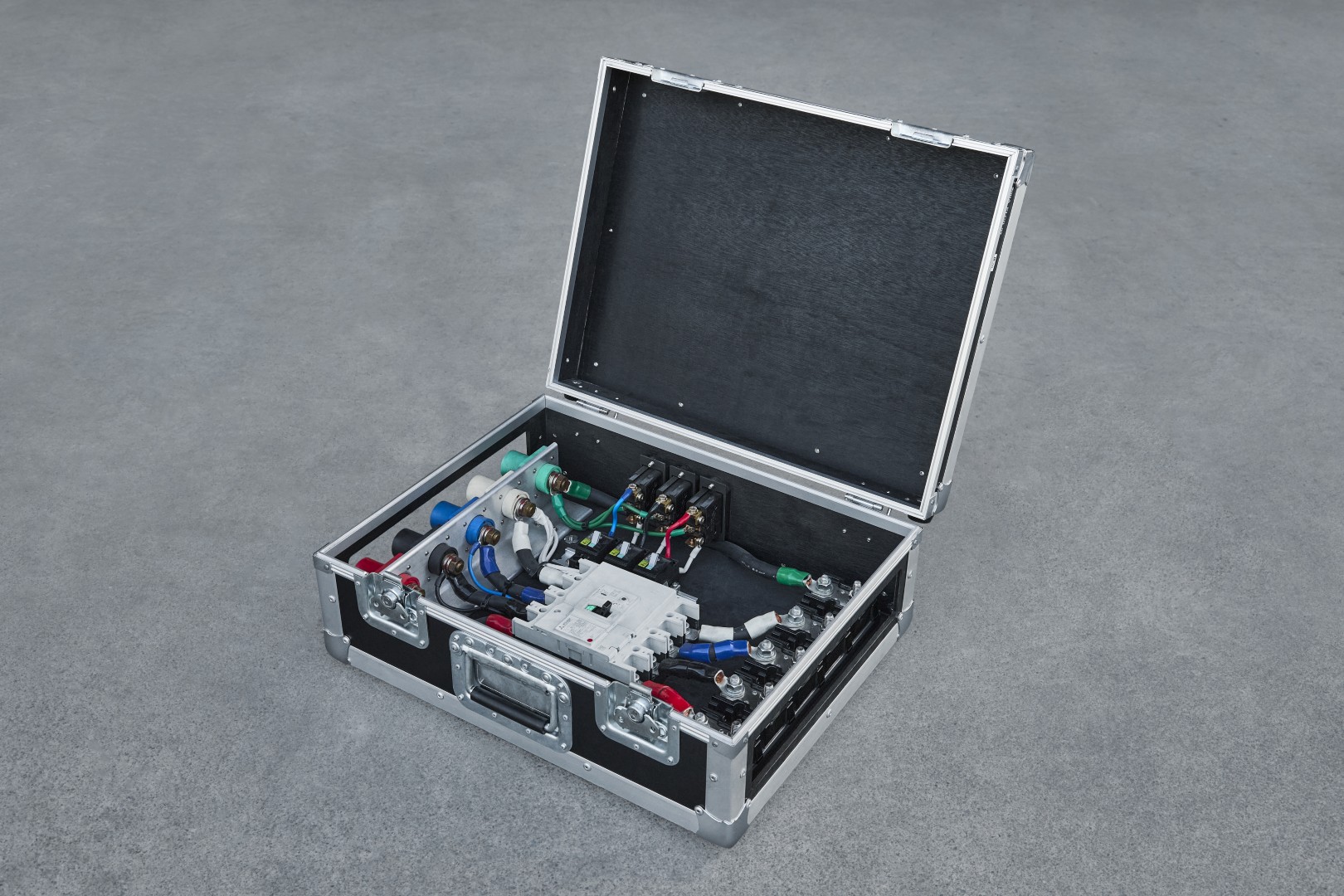

200A クリックで大きな画像をご覧頂けます。 ELCB 700×430×260㎜ 29㎏ 3φ4w+G C-30A付 扱いあり 扱いあり 扱いあり

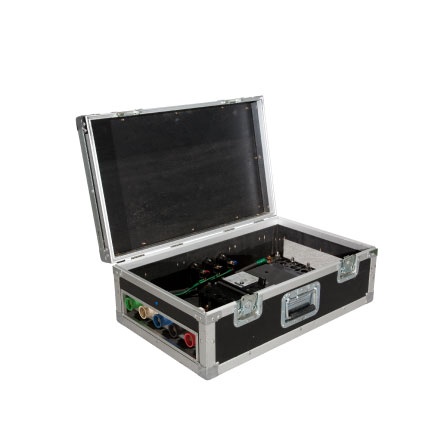

MCCB 520×380×260㎜ 20㎏ 3φ4w+G 電圧計、過電圧センサー付 扱いあり 扱いなし 扱いなし
610×420×270㎜ 21㎏ 3φ4w+G 漏電警報機付 C-30A付 扱いあり 扱いなし 扱いなし
550×430×220㎜ 15㎏ 3φ4w+G 出力10㎜端子 C-30A付 扱いあり 扱いなし 扱いなし
150A クリックで大きな画像をご覧頂けます。 ELCB 500×400×140㎜ 16㎏ 3φ3w+G 両側10㎜端子 扱いあり 扱いなし 扱いなし
700×430×260㎜ 30㎏ 3φ3w+G 両側10㎜端子 C-30A付 扱いあり 扱いあり 扱いあり

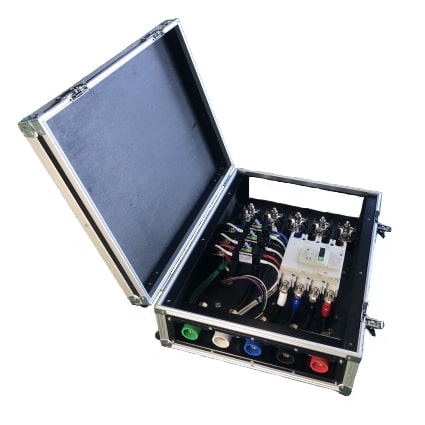

MCCB 550×430×220㎜ 15㎏ 3φ4w+G 出力10㎜端子 C-30A付 扱いあり 扱いなし 扱いなし

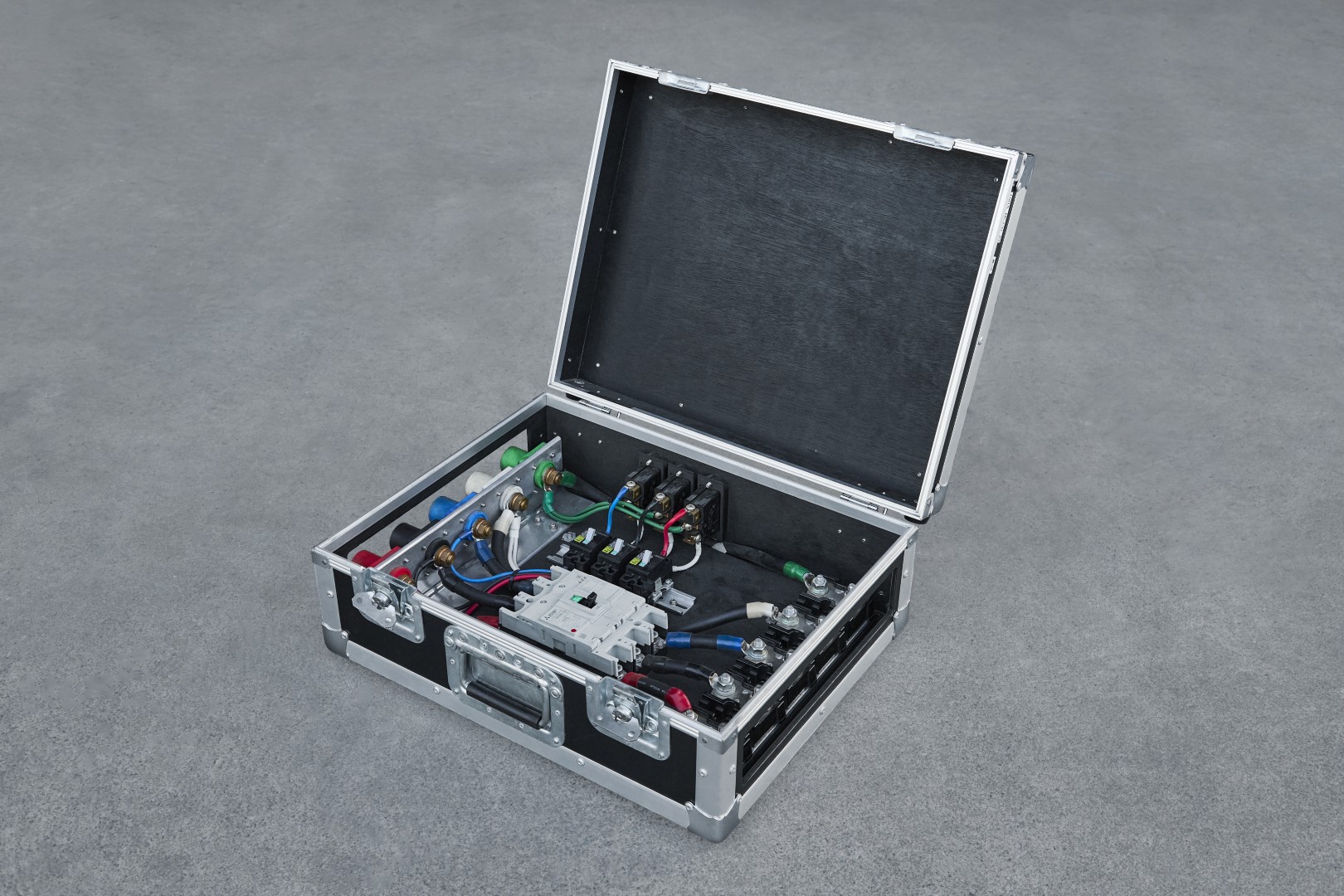

100A クリックで大きな画像をご覧頂けます。 ELCB 700×430×230㎜ 27㎏ 3φ4w+G C-60A付 扱いあり 扱いあり 扱いあり
700×430×230㎜ 21㎏ 3φ4w+G C-30A付 扱いあり 扱いあり 扱いあり
520×420×200㎜ 16㎏   扱いあり 扱いなし 扱いあり

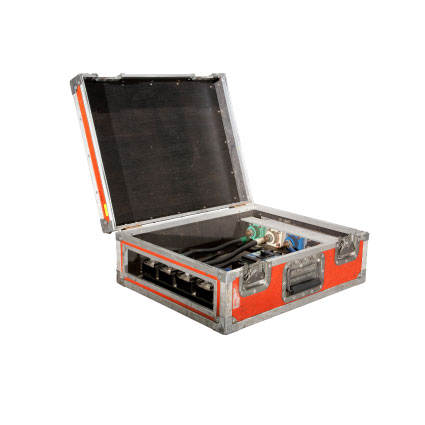

クリックで大きな画像をご覧頂けます。 MCCB 520×420×200㎜ 13㎏ 3φ4w+G 扱いあり 扱いあり 扱いなし
370×290×220㎜ 8㎏ 3φ4w 両側10㎜端子 扱いあり 扱いなし 扱いなし

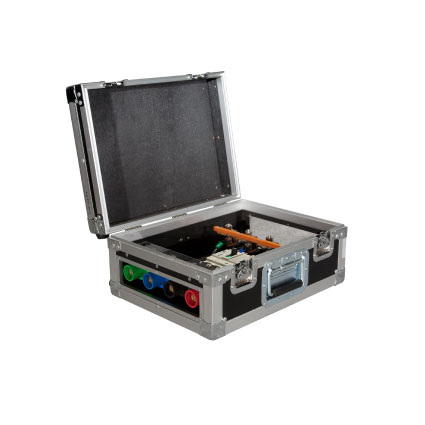

75A クリックで大きな画像をご覧頂けます。 ELCB 500×350×210㎜ 14㎏ 3φ3w+G (C-30A付も一部有り) 扱いあり 扱いあり 扱いあり
MCCB 520×420×200㎜ 13㎏ 3φ4w+G 扱いなし 扱いあり 扱いなし

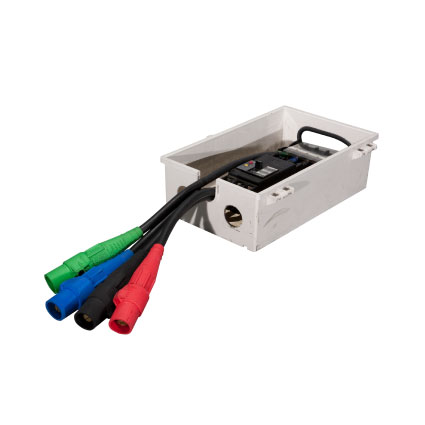

60A クリックで大きな画像をご覧頂けます。 ELCB 360×240×150㎜ 4㎏ 3φ3w+G 扱いあり 扱いあり 扱いなし
50A   MCCB 360×240×150㎜ 4㎏ 3φ4w 扱いなし 扱いあり 扱いなし

※事業所・営業所にご希望の製品がラインアップされていない場合は、お問い合わせください。

φ=相数 W=配線数
