分岐開閉器
高品質のC BOX、D BOX
1CHから30CHまでの充実したラインナップ
配線方式にあわせた切替タイプ
使い勝手を考慮したC BOXやD BOX。
C BOX（C-30A、C-60A）はアース線も含め個別配線にし、ノイズ等の影響を受けにくい構造になっており、配線切替式（三相4線 - 単相3線 - 単相2線）やユニットラック式のタイプ等があります。
JATET規格に準拠したD BOX。
200V専用としてJATET規格に準拠したD BOX（D-20A）も取り揃えております。
分岐開閉器 C BOX ラインアップ
| 規格 | 寸法（mm） （L×W×H） |
重量 | 特徴 | 国立事業所 | 札幌営業所 | 広島営業所 |
|---|
| 30CH |  |
ELCB C-30A BOX | 450×550×910㎜ | 68.0㎏ | 3φ4w+G |  |
 |
|
| 600×790×350㎜ | 40.0㎏ | 3φ4w+G | |
|
|
|||
| C-30A BOX | 780×360×920㎜ | 91.0㎏ | 3φ4w+G マルチメーター付 | |
|
|

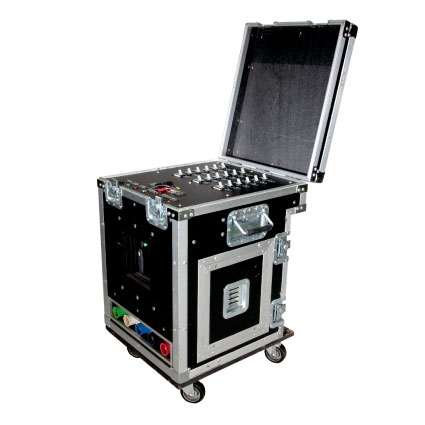

| 18CH |  |
ELCB C-30A BOX | 450×550×695㎜ | 56.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ | |
|
|
| 700×600×310㎜ | 36.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ | |
|
|
|||
| C-30A BOX | 660×470×250㎜ | 27.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ | |
|
|
||
| 200V C-30A BOX | 660×470×250㎜ | 24.0㎏ | 3φ3w+G | |
|
|

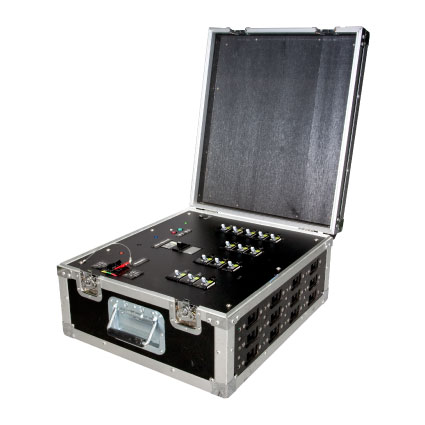

| 12CH |  |
ELCB C-30A BOX | 750×520×230㎜ | 23.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ | |
|
|
| 595×485×290㎜ | 27.0㎏ | 3φ3w+G | |
|
|
|||
| 480×550×260㎜ | 26.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ ファン付 | |
|
|
|||
| C-30A BOX（SW無し） | 470×350×150㎜ | 18.0㎏ | 3φ4w+G / 1φ3w+G / 1φ2w+G 切替タイプ | |
|
|

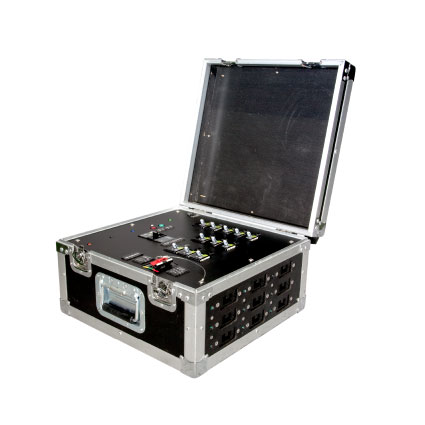

| 9CH |  |
ELCB C-30A BOX | 450×440×260㎜ | 22.0㎏ | 3φ4w+G / 1φ3w+G 切替タイプ ファン付 | |
|
|

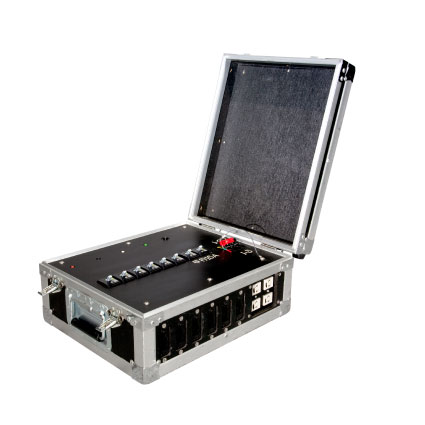

| 6CH |  |
ELCB C-30A BOX | 460×370×200㎜ | 12.0㎏ | 1φ3w+G / 1φ2w+G 切替タイプ | |
|
|
| 370×475×220㎜ | 15.0㎏ | 2.021φ3w+G / 1φ2w+G 切替タイプ ファン付 | |
|
|
|||
| C-30A BOX | 390×320×140㎜ | 8.0㎏ | 1φ3w+G / 1φ2w+G 切替タイプ | |
|
|
||
| C-30A BOX（SW無し） | 350×220×120㎜ | 8.0㎏ | 1φ2w+G | |
|
|
||
| C-30A BOX UNIT TYPE | 500×290×100㎜ | 11.0㎏ | 3φ4w+G、ラックマウント42chまで可能 | |
|
|

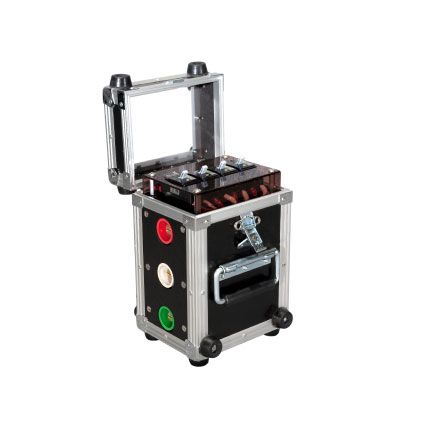

| 3CH |  |
ELCB C-30A BOX | 300×190×180㎜ | 14.5kg | 1φ2W＋G | |
|
|
| ELCB C-60A BOX | 300×190×180㎜ | 14.5kg | 1φ2W＋G | |
|
|

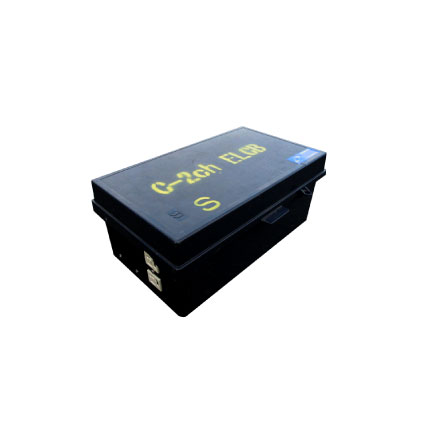

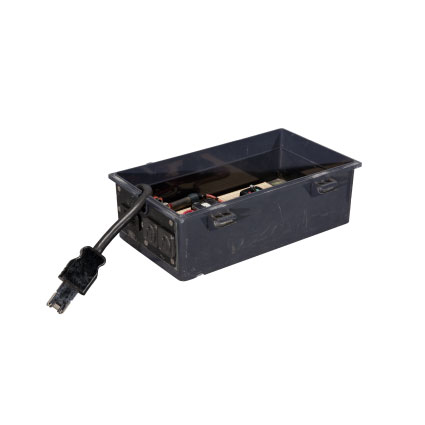

| 2CH |  |
ELCB C-30A BOX | 400×265×160㎜ | 3.3㎏ | 1φ2w+G | |
|
|
| 1CH |  |
ELCB C-30A BOX | 385×270×175㎜ | 3.0㎏ | 1φ2w+G | |
|
|
| ELCB C-60A BOX | 350×250×150㎜ | 4.0㎏ | 3φ3w | |
|
|
分岐開閉器 D BOX ラインアップ
| 規格 | 寸法（mm） （L×W×H） |
重量 | 特徴 | 国立事業所 | 札幌営業所 | 広島営業所 |
|---|

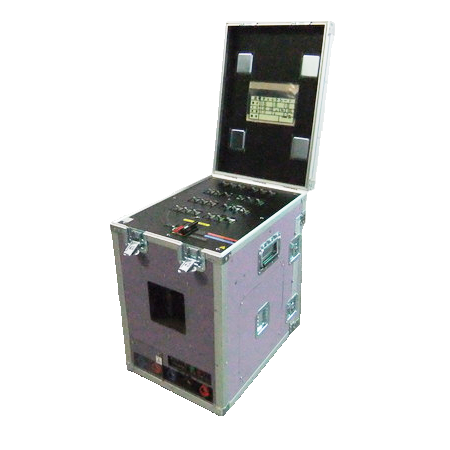

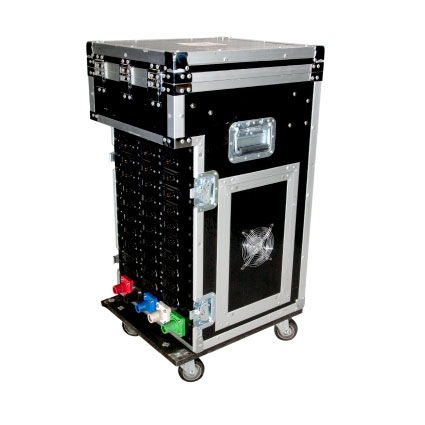

| 24CH |  |
ELCB D-20A BOX | 600×450×780㎜ | 70.0kg | 3φ3W+G / 1φ2W+G 切替タイプ ファン付 | |
|
|

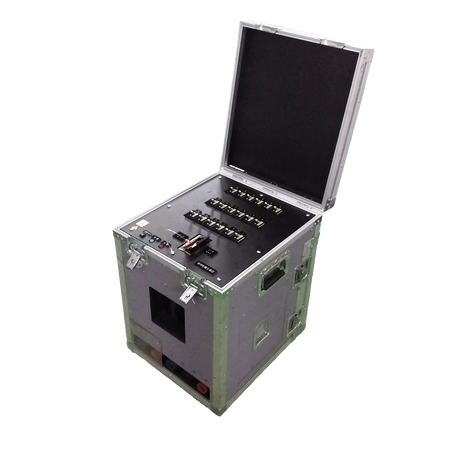

| 18CH |  |
ELCB D-20A BOX | 440×550×700㎜ | 55.0kg | 3φ3W+G / 1φ2W+G 切替タイプ ファン付 | |
|
|

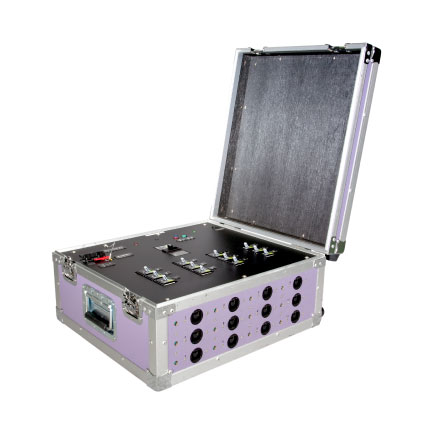

| 12CH |  |
ELCB D-20A BOX | 450×530×260㎜ | 22.0kg | 3φ3W+G / 1φ2W+G 切替タイプ ファン付 | |
|
|

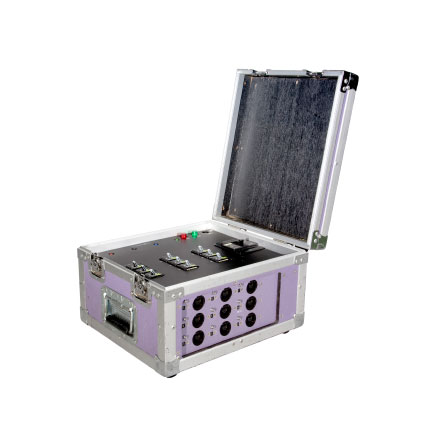

| 9CH |  |
ELCB D－20A BOX | 380×440×280㎜ | 17.0㎏ | 3φ3w+G | |
|
|
※事業所・営業所にご希望の製品がラインアップされていない場合は、お問い合わせください。
φ＝相数 W＝配線数
